 Remplacement d'amortisseurs avant ph1 1979

Aller en bas
AuteurMessage
bruno17

bruno17

Messages : 345
Date d'inscription : 29/10/2011
Age : 48
Localisation : Bords et Saintes

Remplacement d'amortisseurs avant ph1 1979 Empty
MessageSujet: Remplacement d'amortisseurs avant ph1 1979   Remplacement d'amortisseurs avant ph1 1979 Icon_minitimeMer 11 Jan - 17:05

Bonjour à tous ! Je vais vous mettre quelques photos du changement de mes amortisseurs avants sur ma gtl ph1 1979:

Tout d'abords mise sur cale et photos générales :

Remplacement d'amortisseurs avant ph1 1979 Dsc05437

Remplacement d'amortisseurs avant ph1 1979 Dsc05434

Ensuite repérage des points de fixations à démonter, en premier le point haut des amortisseurs dans compartiment moteur :

Remplacement d'amortisseurs avant ph1 1979 Dsc05435

et en gros plan :

Remplacement d'amortisseurs avant ph1 1979 Dsc05436

et maintenant les fixations inférieures dans le bras inférieur:

Remplacement d'amortisseurs avant ph1 1979 Dsc05513

Remplacement d'amortisseurs avant ph1 1979 Dsc05514

et pour finir les fixations de la barre stab :

dessous:

Remplacement d'amortisseurs avant ph1 1979 Dsc05515

dessus:

Remplacement d'amortisseurs avant ph1 1979 Dsc05516
Revenir en haut Aller en bas
bruno17

bruno17

Messages : 345
Date d'inscription : 29/10/2011
Age : 48
Localisation : Bords et Saintes

Remplacement d'amortisseurs avant ph1 1979 Empty
MessageSujet: Re: Remplacement d'amortisseurs avant ph1 1979   Remplacement d'amortisseurs avant ph1 1979 Icon_minitimeMer 11 Jan - 17:20

Ensuite, il faut désolidariser la barre stab, clefs de 11 en main c'est parti !

Remplacement d'amortisseurs avant ph1 1979 Dsc05517

de chaque côtés :

Remplacement d'amortisseurs avant ph1 1979 Dsc05518

Maintenant, il faut défaire les fixations hautes des amortisseurs !

J'ai démonté en premier le contre-écrou,clefs de 16 x2,puis voilà comment j'ai procédé pour défaire l'écrou avec une petite pince étau :

Remplacement d'amortisseurs avant ph1 1979 Dsc05519

et puis une petite photo de l'empilage ( toujours mieux si on a un doute au remontage )

Remplacement d'amortisseurs avant ph1 1979 Dsc05520

et tant que l'on y est empilage du dessous !

Remplacement d'amortisseurs avant ph1 1979 Dsc05521
Revenir en haut Aller en bas
bruno17

bruno17

Messages : 345
Date d'inscription : 29/10/2011
Age : 48
Localisation : Bords et Saintes

Remplacement d'amortisseurs avant ph1 1979 Empty
MessageSujet: Re: Remplacement d'amortisseurs avant ph1 1979   Remplacement d'amortisseurs avant ph1 1979 Icon_minitimeMer 11 Jan - 17:32

Vous m'accompagnez ? On repasse sous l'aile pour aller défaire la fixation basse de l'amortisseur : Clefs de 17x2.

Voilà à quoi vous devez arriver:

Remplacement d'amortisseurs avant ph1 1979 Dsc05522

Remplacement d'amortisseurs avant ph1 1979 Dsc05523

Remplacement d'amortisseurs avant ph1 1979 Dsc05524

J'ai découvert cet après midi que les amortisseurs que j'avais acheté était des R6 sport !

Mais çà se monte !

Remplacement d'amortisseurs avant ph1 1979 Dsc05525

Remplacement d'amortisseurs avant ph1 1979 Dsc05526
Revenir en haut Aller en bas
bruno17

bruno17

Messages : 345
Date d'inscription : 29/10/2011
Age : 48
Localisation : Bords et Saintes

Remplacement d'amortisseurs avant ph1 1979 Empty
MessageSujet: Re: Remplacement d'amortisseurs avant ph1 1979   Remplacement d'amortisseurs avant ph1 1979 Icon_minitimeMer 11 Jan - 17:52

Bon ben c'est pas tout mais faudrait penser à remonter !

je commence par le bas et place le haut de l'amortisseur en face du trou de passage dans la joue d'aile :

Remplacement d'amortisseurs avant ph1 1979 Dsc05529

Remplacement d'amortisseurs avant ph1 1979 Dsc05530

De là deux solutions

Ou bien vous placez une chandelle ou un cric sous le bras inférieur et vous abaissez la voiture ensuite:

Remplacement d'amortisseurs avant ph1 1979 Dsc05531

Ou bien vous faites comme moi , j'ai remis la roue de secour et ai reposé la voiture l'amortisseur passe tout seul !

Remplacement d'amortisseurs avant ph1 1979 Dsc05532

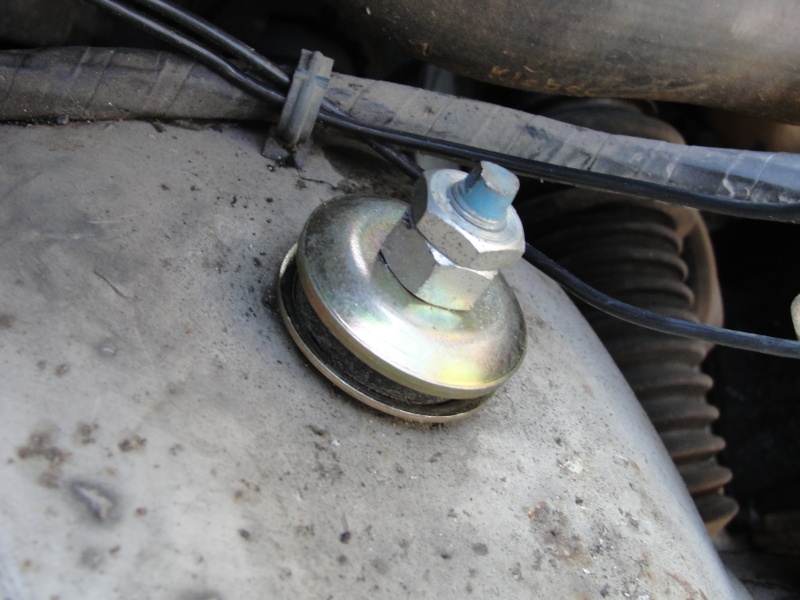

Plus qu'à remettre les écrous et contre écrou ...

Remplacement d'amortisseurs avant ph1 1979 Dsc05533

Puis remettre la barre stab en place !

ATTENTION ! Une fois l'auto sur ses roues il faut bien contrôler les serrages ! Et c'est parti pour un petit essai !
Revenir en haut Aller en bas
C leon

C leon

Messages : 104
Date d'inscription : 14/11/2012
Age : 38
Localisation : Saint sebastien

Remplacement d'amortisseurs avant ph1 1979 Empty
MessageSujet: Re: Remplacement d'amortisseurs avant ph1 1979   Remplacement d'amortisseurs avant ph1 1979 Icon_minitimeJeu 15 Nov - 18:59

Sympa le tuto ! Clair comme je les aime Cool
Revenir en haut Aller en bas
chris122b
Admin
chris122b

Messages : 374
Date d'inscription : 10/10/2011
Age : 47
Localisation : poitiers 86000

Remplacement d'amortisseurs avant ph1 1979 Empty
MessageSujet: Re: Remplacement d'amortisseurs avant ph1 1979   Remplacement d'amortisseurs avant ph1 1979 Icon_minitimeJeu 15 Nov - 20:26

C leon a écrit:
Sympa le tuto ! Clair comme je les aime Cool

chaqu'un apporte sa petite piece au forum Very Happy
Revenir en haut Aller en bas
https://forum-amicale-r5-86.forumgratuit.org
C leon

C leon

Messages : 104
Date d'inscription : 14/11/2012
Age : 38
Localisation : Saint sebastien

Remplacement d'amortisseurs avant ph1 1979 Empty
MessageSujet: Re: Remplacement d'amortisseurs avant ph1 1979   Remplacement d'amortisseurs avant ph1 1979 Icon_minitimeJeu 15 Nov - 21:07

Je me ferais un plaisir d en faire autant pour le montage de mon maxi T2,meme si c est pas une r5 ca peut etre Interessant? par contre as tu une soluce pour les photos par phone chris?

tu veus faire une 5 maxi c'est bien ca ?

mais tu partirais sus quoi ?

5 turbo 2 ?

Revenir en haut Aller en bas
chris122b
Admin
chris122b

Messages : 374
Date d'inscription : 10/10/2011
Age : 47
Localisation : poitiers 86000

Remplacement d'amortisseurs avant ph1 1979 Empty
MessageSujet: Re: Remplacement d'amortisseurs avant ph1 1979   Remplacement d'amortisseurs avant ph1 1979 Icon_minitimeJeu 15 Nov - 23:22

c'est quant tu veus pour ton tuto : Wink

quand aux photos avec ton tel ca doit pouvoir marcher , il me semble
Revenir en haut Aller en bas
