 pose d'un attelage

Aller en bas
AuteurMessage
bruno17

bruno17

Messages : 345
Date d'inscription : 29/10/2011
Age : 48
Localisation : Bords et Saintes

pose d'un attelage Empty
MessageSujet: pose d'un attelage   pose d'un attelage Icon_minitimeJeu 22 Déc - 17:42

Bonjour, aujourd'hui j'ai posé mon attelage sur mon R5 3 portes ph1, j'ai fais pleins de photos pour vous faire partager cette pose.

pose d'un attelage Photo190


Après peinture de l'attelage, on commence par mettre la voiture sur chandelle et par la dépose du pare-chocs arière avec tournevis plat ou torx suivant montage :

pose d'un attelage Photo191

Puis des ferrures de pare-chocs avec une clé de 13:

pose d'un attelage Photo192

pose d'un attelage Photo193

On va ensuite déclipser les attaches de faisceau arrière pour libérer la place pour l'attelage :

pose d'un attelage Photo194

on pense à déconnecter la masse en repérant l'empilage:

pose d'un attelage Photo195

pose d'un attelage Photo196
Revenir en haut Aller en bas
bruno17

bruno17

Messages : 345
Date d'inscription : 29/10/2011
Age : 48
Localisation : Bords et Saintes

pose d'un attelage Empty
MessageSujet: Re: pose d'un attelage   pose d'un attelage Icon_minitimeJeu 22 Déc - 18:01

Ensuite, on va présenter l'attelage et vérifier les emplacements des trous pour fixer le dis attelage :

pose d'un attelage Photo197

les trous des bras avants :

pose d'un attelage Photo199

passer le faisceau derrière l'attelage:

pose d'un attelage Photo200

et fixer les bras avants :

pose d'un attelage Photo201

puis rebrancher la masse qui passe à travers l'attelage :

pose d'un attelage Photo202

pose d'un attelage Photo203

pose d'un attelage Photo204

on continu par le repositionnement du faisceau arrière dans les emplacements prévus et la remise en place des clips :

pose d'un attelage Photo205

pose d'un attelage Photo206

pose d'un attelage Photo207

Revenir en haut Aller en bas
bruno17

bruno17

Messages : 345
Date d'inscription : 29/10/2011
Age : 48
Localisation : Bords et Saintes

pose d'un attelage Empty
MessageSujet: Re: pose d'un attelage   pose d'un attelage Icon_minitimeJeu 22 Déc - 18:08

On va ensuite replacer les ferrures de pare-chocs :

pose d'un attelage Photo208

pose d'un attelage Photo209

Voilà pour l'instant on a utilisé ces outils : une bache de protection, un tournevis, une clé de 11, une clé de 13, deux clé de 17 et une bombe de dégrippant :

pose d'un attelage Photo210
Revenir en haut Aller en bas
bruno17

bruno17

Messages : 345
Date d'inscription : 29/10/2011
Age : 48
Localisation : Bords et Saintes

pose d'un attelage Empty
MessageSujet: Re: pose d'un attelage   pose d'un attelage Icon_minitimeJeu 22 Déc - 18:18

On va ensuite passer au branchement :

Dépose des feux arrières avec un tournevis cruciforme :

pose d'un attelage Photo211

pose d'un attelage Photo212

pose d'un attelage Photo213

puis on passe le cable d'attelage :

pose d'un attelage Photo214

pose d'un attelage Photo215

J'ai personnellement choisi de passer par la décharge d'eau ... à vous de choisir votre passage ...

puis même chose de l'autre côté, on en profite pour attacher les cables avec des colliers plastisques ::

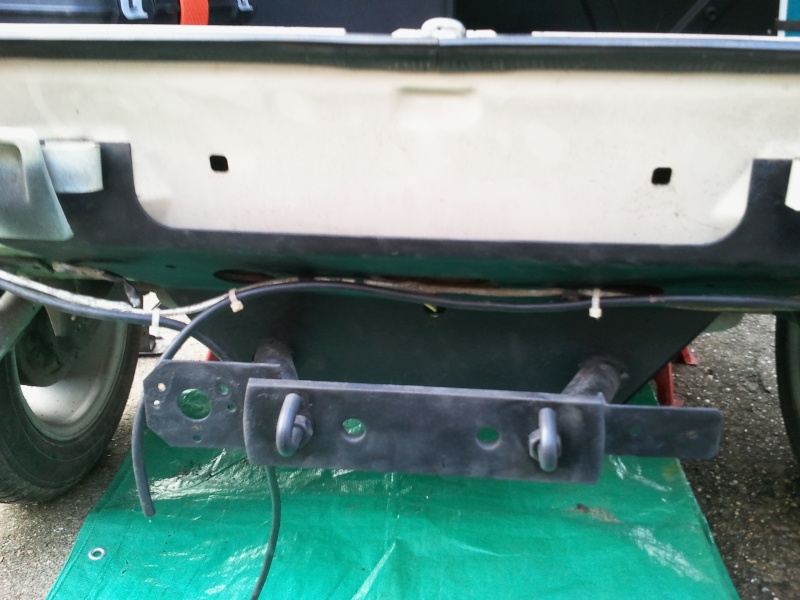

pose d'un attelage Photo216

Revenir en haut Aller en bas
bruno17

bruno17

Messages : 345
Date d'inscription : 29/10/2011
Age : 48
Localisation : Bords et Saintes

pose d'un attelage Empty
MessageSujet: Re: pose d'un attelage   pose d'un attelage Icon_minitimeJeu 22 Déc - 18:41

Logiquement il faut un cable 7 fils mais j'en avais un de 5 fils donc j'ai fais ma petite sauce mais la procédure est la même quelquesoit lacouleur des fils :

Voici le schéma de cablage :

pose d'un attelage Photo217

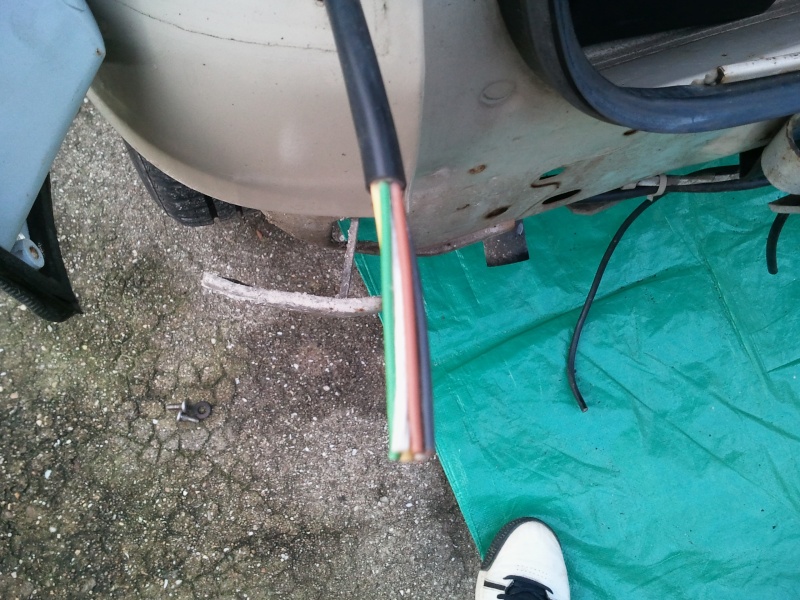

on dénude les fils sur quelques cms pour avoir un peu de liberté d'action, côté droit et gauche :

pose d'un attelage Photo218

Pour des raisons de sûreté j'ai choisi d'utiliser des cosses de types " morpion " ! Je commence par le clignotant gauche facile à repérer ( attention tout de même à ne pas confondre avec la masse !

pose d'un attelage Photo219

Pour repérer le fil des feux de positions arrières, il faut aller les mettre en fonctionnement puis retourner à l'arrière du véhicule et débrancher les fils jusqu'à extinction des feux, on repère alors la couleur du fil débranché:

pose d'un attelage Photo220

pose d'un attelage Photo221

pose d'un attelage Photo222

pose d'un attelage Photo223

on branche notre fil à l'aide du morpion, pour le feu stop j'ai choisi de me brancher sur l'autre feu même procédure sauf que j'ai pris le fil qui n'éteignait pas les feux de position puisque je connecte les stop !

Récapitulatif :

Clignotant droit branché.
clignotant gauche branché.
feux de position branchés.
feux stop branchés.

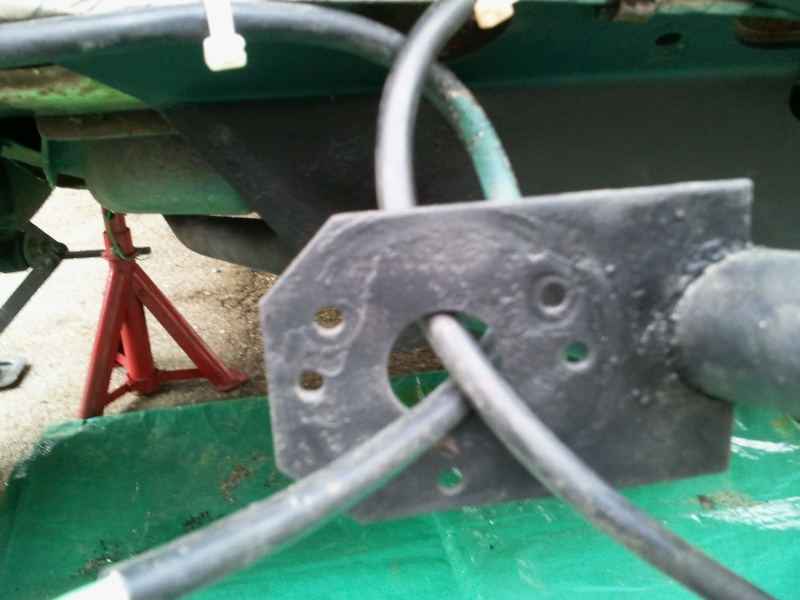

Reste à passer à la prise :



pose d'un attelage Photo224
Revenir en haut Aller en bas
bruno17

bruno17

Messages : 345
Date d'inscription : 29/10/2011
Age : 48
Localisation : Bords et Saintes

pose d'un attelage Empty
MessageSujet: Re: pose d'un attelage   pose d'un attelage Icon_minitimeJeu 22 Déc - 18:43

Branchement de la prise et finitions tout à l'heure après un bon repas ...
Revenir en haut Aller en bas
bruno17

bruno17

Messages : 345
Date d'inscription : 29/10/2011
Age : 48
Localisation : Bords et Saintes

pose d'un attelage Empty
MessageSujet: Re: pose d'un attelage   pose d'un attelage Icon_minitimeJeu 22 Déc - 20:04

donc le branchement de la prise :

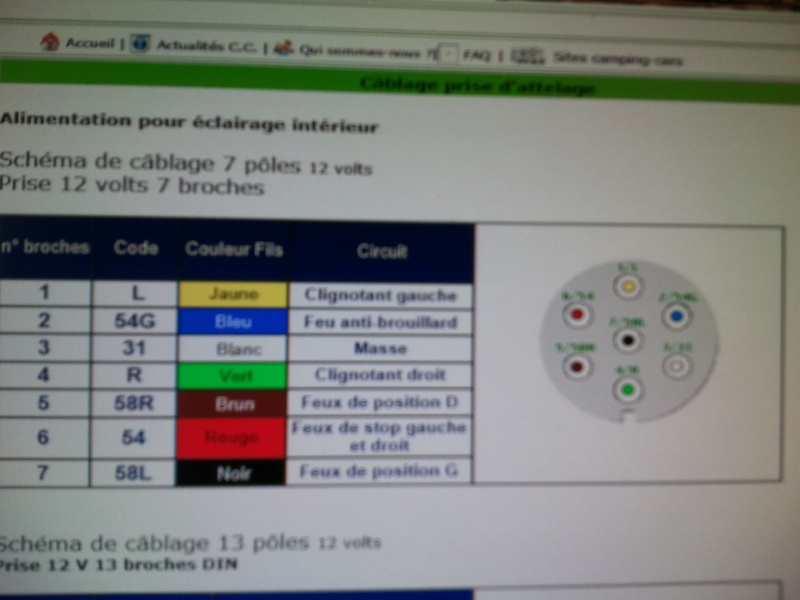

Chaque plot est repéré par un code que l'on retrouve sur le tableau de tout à l'heure :

pose d'un attelage Photo226

Bien penser à passer ses fils à travers le trou car tous les attelages ne sont pas pourvu d'une fente de passage de fils .

Revenir en haut Aller en bas
bruno17

bruno17

Messages : 345
Date d'inscription : 29/10/2011
Age : 48
Localisation : Bords et Saintes

pose d'un attelage Empty
MessageSujet: Re: pose d'un attelage   pose d'un attelage Icon_minitimeJeu 22 Déc - 20:17

pose d'un attelage Photo227

bien brancher les fils ( pour plus de tenue dans le temps, les étamer) :

voilà la prise repositionnée :

pose d'un attelage Photo228

Par contre ATTENTION , j'ai acheté une prise en alu pour faire plus sympa, elle n'a pas de visserie ni de joint d'appuis et d'étanchéité !!! Twisted Evil Twisted Evil

Donc je vais en acheter une en plastique et vais y récupérer le joint d'appuis et j'achèterais de la visserie neuve !!! Ca c'était pour le coup de gueule !!!

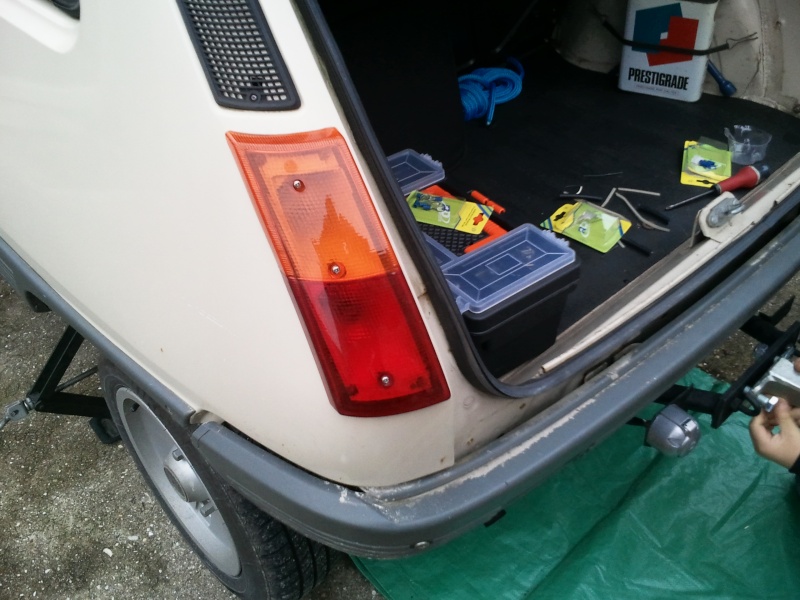

Donc après on remonte les feux et le pare-chocs ... Opération facile car c'est le ptit bonhomme qui fait çà , il a 8 ans ... et le^pare-chocs est aligné !!!

pose d'un attelage Photo229

pose d'un attelage Photo230

pose d'un attelage Photo231

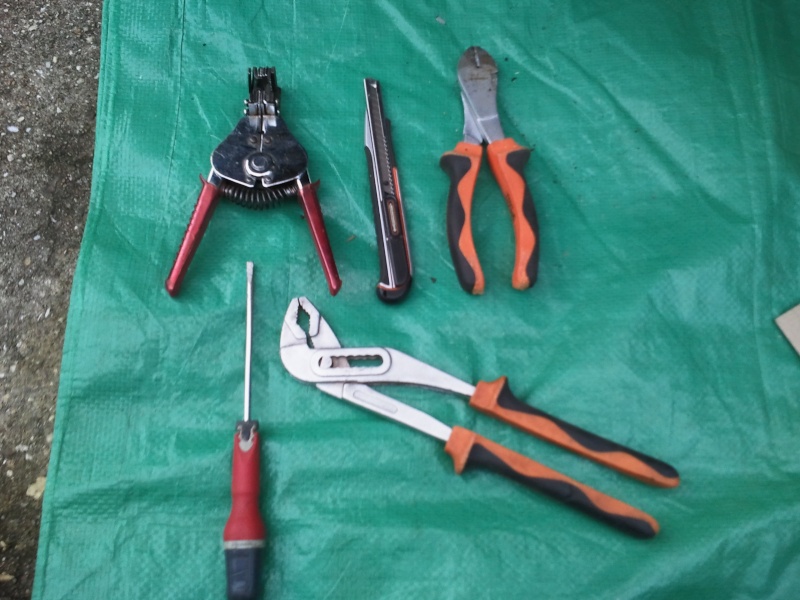

Outils utilisés : tournevis plat électrique, et un cruciforme , une pince coupante, une pince à dénuder, et une pince universelle :

pose d'un attelage Photo232

allez on passe au col de cygne
Revenir en haut Aller en bas
bruno17

bruno17

Messages : 345
Date d'inscription : 29/10/2011
Age : 48
Localisation : Bords et Saintes

pose d'un attelage Empty
MessageSujet: Re: pose d'un attelage   pose d'un attelage Icon_minitimeJeu 22 Déc - 20:22

pose d'un attelage Photo233

et voilà c'est monté :

pose d'un attelage Photo234

et maintenant essaie avec la remorque ( qui sera le sujet d'un autre post ) :

pose d'un attelage Photo235

Je n'ai pas fais de test de branchemant car tout est à reprendre sur la remorque , par contre on peut voir les futures jantes de la voiture ...

J'espère que ce post vous aura plu ... longue vie en R5...
Revenir en haut Aller en bas
chris122b
Admin
chris122b

Messages : 374
Date d'inscription : 10/10/2011
Age : 47
Localisation : poitiers 86000

pose d'un attelage Empty
MessageSujet: Re: pose d'un attelage   pose d'un attelage Icon_minitimeMar 27 Déc - 17:14

sympa ton petit montage avec photos
Revenir en haut Aller en bas
https://forum-amicale-r5-86.forumgratuit.org
bruno17

bruno17

Messages : 345
Date d'inscription : 29/10/2011
Age : 48
Localisation : Bords et Saintes

pose d'un attelage Empty
MessageSujet: Re: pose d'un attelage   pose d'un attelage Icon_minitimeJeu 12 Jan - 15:45

Je viens de trouver çà sur un fameux site de vente entre particuliers :

http://www.leboncoin.fr/equipement_caravaning/274290401.htm?ca=20_s
Revenir en haut Aller en bas
chris122b
Admin
chris122b

Messages : 374
Date d'inscription : 10/10/2011
Age : 47
Localisation : poitiers 86000

pose d'un attelage Empty
MessageSujet: Re: pose d'un attelage   pose d'un attelage Icon_minitimeJeu 12 Jan - 17:22

oui déjà vu

mais un peu loin quand même !
Revenir en haut Aller en bas
https://forum-amicale-r5-86.forumgratuit.org
bruno17

bruno17

Messages : 345
Date d'inscription : 29/10/2011
Age : 48
Localisation : Bords et Saintes

pose d'un attelage Empty
MessageSujet: Re: pose d'un attelage   pose d'un attelage Icon_minitimeJeu 12 Jan - 19:23

Dommage car le prix ! A moins de le faire acheter par un membre du AIR-5 et de le récupérer plus tard !
Revenir en haut Aller en bas
chris122b
Admin
chris122b

Messages : 374
Date d'inscription : 10/10/2011
Age : 47
Localisation : poitiers 86000

pose d'un attelage Empty
MessageSujet: Re: pose d'un attelage   pose d'un attelage Icon_minitimeVen 13 Jan - 14:59

je pourrais toujours demander
Revenir en haut Aller en bas
https://forum-amicale-r5-86.forumgratuit.org
bruno17

bruno17

Messages : 345
Date d'inscription : 29/10/2011
Age : 48
Localisation : Bords et Saintes

pose d'un attelage Empty
MessageSujet: Re: pose d'un attelage   pose d'un attelage Icon_minitimeVen 13 Jan - 16:04

Oui ca vaut le coup d'essayer, en regardant sur la carte de france, quels sont les membres dans ce secteur ...

Allez à toi de jouer !
